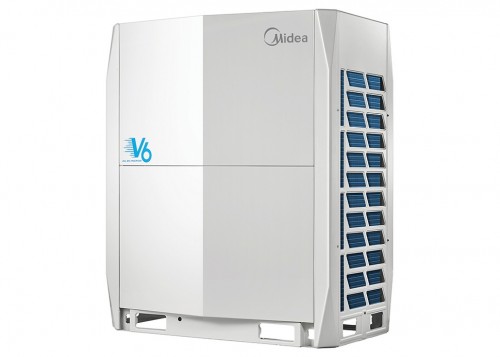

Наружный блок VRF системы Midea MV6-560WV2GN1

Наружные блоки VRF систем Midea MV6-560WV2GN1 серии MIV V6 предназначены для установки в торговых центрах и офисных зданиях. Интеллектуальное управление системами MIV V6 позволяет осуществлять независимый и индивидуальный контроль температуры в различных зонах. Системы серии позволяют быстро достичь желаемого значения температуры в помещении, после чего температура плавно регулируется в заданных пределах. Система очень удобна для монтажа.

Особенности наружных блоков VRF систем Midea серии MIV V6:

• Длина магистрали трубопроводов.
  • В системе Midea MIV V6 максимальная длина трубопровода от наружного блока до внутреннего достигает 200 м (эквивалентная длина) при суммарной длине всех труб 1000 м.
  • Перепад высот между наружным и внутренним блоками 110 м (наружный блок ниже) или 90 м (наружный блок выше). Увеличенный допустимый перепад высот между блоками дает возможность размещать систему в зданиях большей высотности.
  • Перепад высот между внутренними блоками 30 м.
  • Эквивалентная длина трубопроводов от первого ответвления до самого удаленного внутреннего блока 40 м (стандартное значение). Длина может быть увеличена при выполнении некоторых условий (см. техническую документацию).
• Высокая энергоэффективность. EER возросла до значения 4.75 (в системе 8 HP) благодаря полностью DC-инверторной технологии, технологии управления температурой кипения хладагента и эффективного переохлаждения.
• Экономия занимаемого места и капиталовложений. Благодаря наличию базовых модулей большой производительности, а также наибольшей в мире суммарной производительности систем на ряде объектов может быть использовано меньшее количество модулей (систем). По этой причине у конкурентов выше капитальные затраты и расходы на дополнительные трубопроводы, а следовательно, монтажные работы. Кроме того, оборудование Midea V6 займет меньше места.
• Новый производительный компрессор с технологией EVI. Благодаря технологии EVI (дополнительной инжекции хладагента в компрессор) системы Midea V6 могут стабильно работать при температуре до -15 °С в режиме охлаждения, до -23 °С в режиме обогрева.
• Высокоэффективный теплообменник дополнительного охлаждения. В пластинчатом теплообменнике (экономайзере) хладагент дополнительно охлаждается. Это дает два положительных эффекта. Первый: за счет дополнительного переохлаждения хладагента на 10% выросла энергоэффективность охлаждения в диапазоне температур от -15 до +43 °С. Второй эффект: на 26% выросла производительность в режиме обогрева при температуре до -15 °С.
• Технология изменяемой температуры хладагента EMS. В системах VRF Midea V6 ведется одновременное управление расходом и температурой хладагента, в отличие от систем многих других производителей. Технология изменяемой температуры хладагента EMS применяется в режиме охлаждения и обогрева. В первом случае осуществляется изменение температуры кипения в испарителе внутреннего блока во втором — температура конденсации. Если текущая тепловая нагрузка ниже номинальной, температура может быть повышена при охлаждении (или понижена при обогреве). Вследствие этого система работает более экономично. Кроме того, в режиме охлаждения поток выходящего из внутреннего блока воздуха более теплый и не создает дискомфорт на пути его распространения. Изменение температуры происходит автоматически по специальному алгоритму. Плата управления следит, чтобы компрессор работал на оптимальной скорости с наивысшей эффективностью.
• Эффективный теплообменник наружного блока. Площадь новых теплообменников увеличена на 21%. Теплообменники имеют трехрядную G-образную конструкцию, новую форму ламелей, благодаря чему увеличилась скорость конденсации. Эффективность теплообмена возросла на 20%.
• Полностью DC–инверторные двигатели вентиляторов. DC- инверторный двигатель точно регулирует частоту вращения вентилятора в зависимости от действующей нагрузки и давления хладагента, что позволяет добиться минимального потребления электроэнергии.
• Двойной режим резервирования наружных блоков и компрессоров. В многомодульной комбинации при остановке одного из блоков (вследствие ошибки или неисправности) сервисный специалист может включить блок, находящийся в режиме резервного ожидания. В системе с одним наружным модулем, имеющем 2 компрессора, при неисправности одного компрессора другой может продолжить работу в течение 4 дней, предоставляя достаточно времени для ремонта или замены оборудования.
• Методика охлаждения блока управления. Плата управления надежно охлаждается. Трубки с холодным хладагентом проложены в форме змеевика у защитной крышки, примыкая к ней. Вне зависимости от погодных условий система не выйдет из строя из-за перегрева электронных компонентов.
• Эффективный рабочий цикл наружных блоков. Система управления циклически изменяет последовательность включения наружных блоков, выравнивая нагрузку на каждый блок и продлевая срок эксплуатации.
• Высокоэффективные балансировка и технология возврата масла.
• Защита от коррозии. Наружные блоки прошли антикоррозионную обработку, соответствующую обычным условиям. Для использования в особых условиях может быть проведена специальная обработка стального корпуса, решеток, ламелей теплообменника, коробки электронного управления, болтов и шурупов для защиты от воздуха, содержащего корродирующие вещества, кислотных дождей, морского воздуха для увеличения срока службы.
• Контроль уровня заправки хладагента, автоматическая дозаправка и сбор хладагента. Системы Midea V6 можно автоматически дозаправить необходимым количеством хладагента посредством нажатия кнопки на плате управления наружного блока (PCB). Процесс дозаправки прекратится, как только требуемое количество хладагента будет заправлено. Оснащение данной опцией производится по заказу.
  В случае неисправности наружного блока для удобства ее устранения хладагент автоматически соберется во внутренних блоках и трубопроводе. Если неисправен внутренний блок, хладагент будет собран в наружных блоках.
• Функция автоматической адресации. Максимальное количество внутренних блоков в системе — 64. Система управления автоматически присвоит каждому блоку адрес. Беспроводной пульт управления может идентифицировать и изменить адрес любого внутреннего блока.
• Функция очистки от пыли. Инновационная технология очистки от пыли позволяет поддерживать производительность на стабильном уровне.
• Неполярные проводные соединения. Соединения наружных и внутренних блоков осуществляются двухпроводным неполярным экранированным PQ-кабелем. Система работоспособна независимо от порядка подключения проводов PQ-кабеля к паре клемм устройства (некритичность к полярности).
• Технологии снижения шума
  • Новая форма решетки
  • DC-инверторный двигатель вентилятора
  • Шумозащитный кожух компрессора
  • Антивибрационная конструкция панели: толщина увеличена с 1 до 1.2 мм
  • Антивибрационная конструкция профиля крыльчатки
  • Антивибрационная конструкция труб по результатам трехмерного моделирования
  • Подавление резонанса
  • Низкошумный высокопроизводительный компрессор
• Бесшумный ночной режим работы. В этом режиме уровень шума может быть значительно снижен. Бесшумный ночной режим будет активирован через 6 часов после прохождения температурой пикового в течение дня значения, а затем через 10 часов будет осуществлен возврат к нормальному режиму.
• 7-скоростной вентилятор внутреннего блока. Возможность выбора из 7 скоростей вентилятора позволяет точно отрегулировать объем выходящего воздуха и уровень шума, соответствующие текущим потребностям людей.
• Рост производительности в режиме обогрева. Производительность обогрева не снижается до температуры -5 С° и составляет 90% от номинальной до -15 °С.
• Интеллектуальная технология разморозки. Время, требуемое для разморозки, программно рассчитывается согласно текущей ситуации, что исключает потери энергии.
• Высокое статическое давление вентиляторов наружного воздуха. Давление 60 Пa предоставляет больше способов монтажа системы.
• Диапазон рабочих температур наружного воздуха. Система V6 обеспечивает стабильную работу как зимой при температуре -23 °C, так и жарким летом при 48 °C.
• Модули AHUKZ-01/02/03B для подключения наружного блока к испарителю центрального кондиционера или внутренним блокам без ЭРВ. При помощи модулей AHUKZ-01/02/03B наружный блок VRF-системы Midea можно подключить к испарителю приточной установки (центрального кондиционера), либо ко внутреннему блоку кондиционера без электронно-расширительного вентиля. В состав модуля подключения входят блок, объединяющий секции управления и электронного расширительного вентиля, набор температурных датчиков, проводной пульт управления и выносной дисплей. Основное назначение модуля — осуществление плавного управления производительностью кондиционирования и индикация ошибок работы на выносном дисплее.

Бренд Midea принадлежит группе компаний Midea Holding Co., Ltd. Официально был зарегистрирован в Китае в 1980 г., а уже в 1999 г. Midea была признана правительством как известная торговая марка. Группа компаний Midea Holding Co., Ltd выпускает огромный ассортимент бытовых электроприборов на протяжении 36 лет.

Будучи основанной в 1968 году, группа компаний Midea всегда считалась компанией с быстрыми темпами роста и передовыми технологиями. Основой в бизнесе компании является производство именно климатического оборудования. Отделение по производству кондиционеров, Midea Air Conditioner/ Midea Aircon, появилось в 1985 году, и таким образом стало одним из первых специализированных брендов в Китае.

Сейчас Midea, по качеству продукции и объемам производства, входит в десятку ведущих производителей кондиционеров в мире, постоянно уделяя большое внимание повышению своей конкуренто
способности в жестких условиях рынка. Компания Midea по праву может соперничать с любым производителем климатического оборудования в мире, в первую очередь благодаря уникальной по своей завершенности цепочке производства, одной из самых совершенных в мире. Весь процесс производства отслеживается отделом контроля качества. Таким образом, осуществляется вся цепочка производства от начала до конца, что подразумевает создание первоначальной концепции продукта, производственный структурный дизайн, системное развитие, производство пробной модели, производство компрессоров, контроллеров и моторов, общая сборка, продажа и сервисное обслуживание.

Технические инновации были и остаются главным двигателем роста компании Midea, которая ни на шаг не отступает от стратегии использования лучших технологий для создания комфортного, энергосберегающего, экологичного, удобного в эксплуатации и, самое главное, надежного оборудования.
